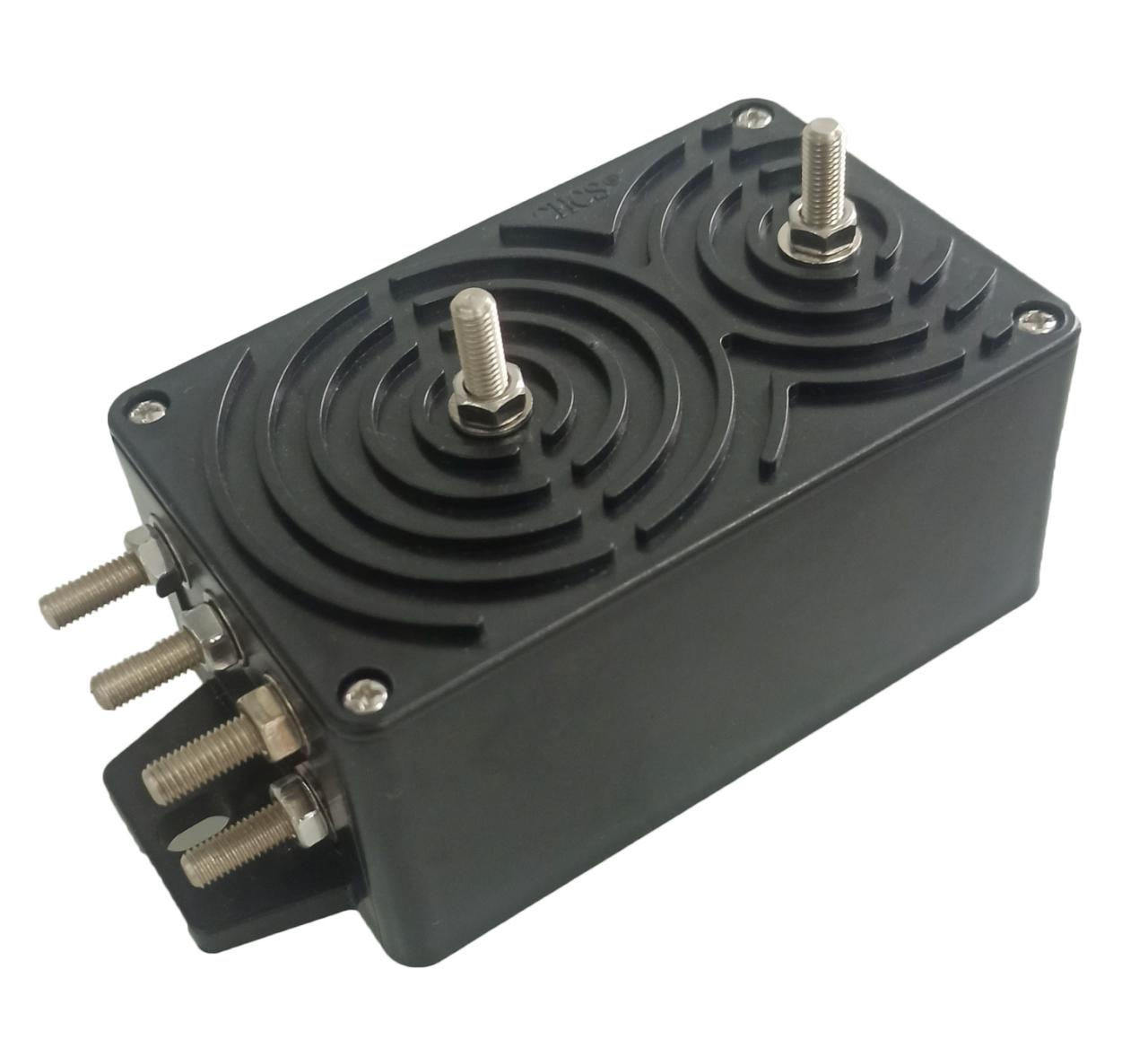

FSV3000EVT2

型号

Type

FSV050EVT2

FSV200EVT2

FSV500EVT2

FSV1000EVT2

FSV2000EVT2

FSV3000EVT2

V_PN

原边额定输入电压

Primary nominal input voltage

50

200

500

1000

2000

3000

V

V_P

原边电压测量范围

Measuring range ofprimary voltage

±120%

V_OUT

副边额定输出电压

Nominal output voltage

5或10

V

V_C

电源电压

Supply voltage

+20～+32(±5%)

V

I_C

电流消耗

Current consumption

V_P=0                              <50

mA

V_d

绝缘电压

Insulation voltage

在原边与副边电路之间6kV有效值/50Hz/1分钟

ε_L

线性度

Linearity

<0.1

%FS

X

精度

accurate

T_A=25℃ V_C=+24V                    ±1

%

V₀

零点失调电压

Offset voltage

T_A=25℃                           <±35

mV

V_OT

失调电压温漂

Thermal drift of V0

V_P=0  T_A=-25～+85℃               <±0.5

mV/℃

Tr

响应时间

Response time

<150

μs

f

频带宽度(-3dB)

Frequency bandwidth(-3dB)

DC，20～6000

Hz

T_A

工作环境温度

Ambient operating temperature

-25～+85

℃

T_S

贮存环境温度

Ambient storage temperature

-40～+100

℃

R_p

输入内阻(约）

Input internal resistance (approx.)

50K

200K

0.5M

1.0M

2.0M

3.0M

Ω

R_L

负载电阻

 Load resistance

≥5K

Ω

C_L

负载电阻

Load resistance

＜5

nF

m

质量(约）

standard（approx.）

480

g

标准

standard

Q/320115QHKJ01-2016

外形尺寸(mm)/Dimensions of drawing(mm)

使用说明/Remarks

1、传感器错误的接线可能导致模块损坏。

 Incorrect wiring of the sensor may cause damage to the module.

2、传感器通电后，当被测电压从传感器输入HT+端和HT-端接入，即可在输出端测得同相电压值。

   The sensor is energized, when the measured voltage from the sensor input HT + terminal and HT - terminal access, you can measure the same phase voltage value at the output.

3、传感器安装使用环境应无导电尘埃及腐蚀性。

The environment in which the sensor is installed and used should be free of conductive dust and corrosion.

4、传感器安装好后，操作人员勿触摸任何裸露导电部分。必要时可对传感器进行防护，如加防护罩等。

Once the sensor is installed, the operator should not touch any exposed conductive parts. If necessary, the sensor can be protected, such as adding protective cover.
